二氧化碳灭火系统组合分配系统

时间:2021-09-28  浏览量:692
       组合分配系统是指用一套灭火剂储存装置通过选择阀的选择分配,保护两个或两个以上的防护区。组合分配系统除采用单向阀(驱动气体管路)和选择阀组合分配控制外,其余与单元独立系统相同。
      组合分配系统适用于两个以上的防护区保护,它的特点是每个防护区均设置自己的驱动气体瓶组和选择阀,而储存灭火剂的瓶组是共用的(按最大的灭火剂使用量计算)。多区组合保护减少了一次性投资。
      当任意一个防护区发生火灾时,火灾报警灭火控制器会发出指令打开与此防护区相对应的驱动气体瓶组,释放驱动气体,驱动气体通过驱动气体管路打开该防护区的选择阀和相应的灭火剂瓶组,灭火剂经高压软管、单向阀(灭火剂管路)、集流管、已打开的选择阀及灭火剂输送管道向防护区喷放。驱动气体只会打开对应防护区的选择阀,确保灭火剂不进入其他防护区,同时单向阀(驱动气体管路)限制了驱动气体只能流向对应防护区的灭火剂瓶组。

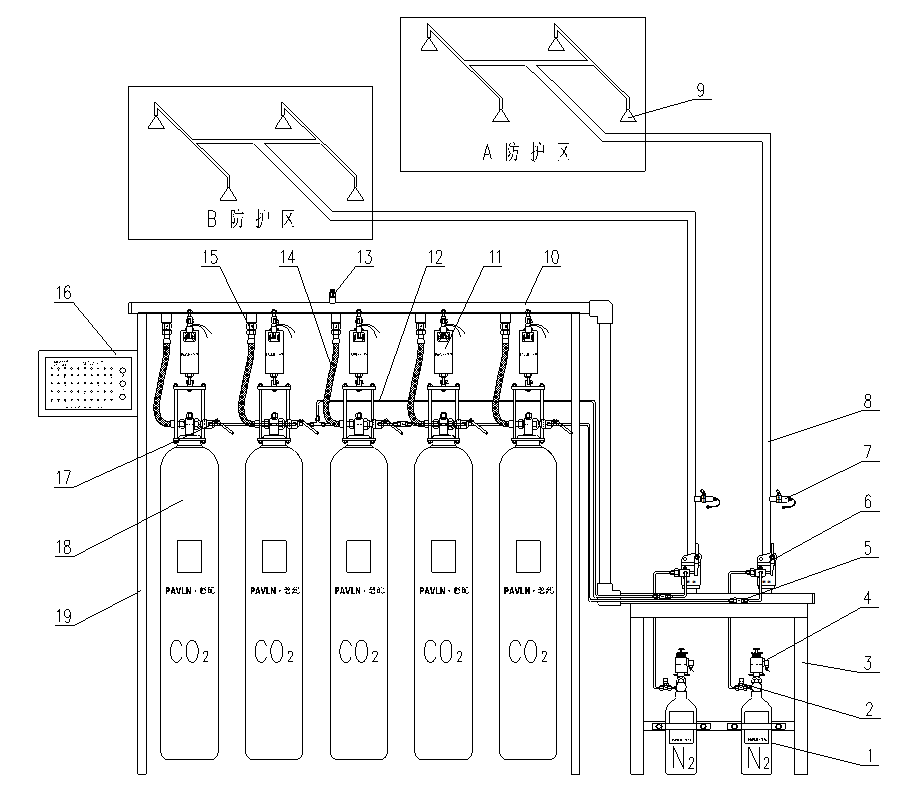

      组合分配系统结构如图:


1.驱动气体瓶组          2.低泄高封阀      3.驱动气体瓶组架       4.电磁型驱动装置
5.单向阀(驱动气体管路)6.选择阀          7.信号反馈装置         8.灭火剂输送管道
9.喷嘴                  10.集流管         11.称重检漏装置        12.驱动气体管路
13.安全泄放装置         14.高压软管       15.单向阀(灭火剂管路)16.失重报警器
17.先导阀               18.灭火剂瓶组     19.灭火剂瓶组架
